HoloLens的处理中心 神秘的“HPU”信息曝光！

相信大家对HoloLens功能都略有耳闻，这款功能强大的AR眼镜不仅能够用来玩Pokemon Go，就算是用来做手术、盖房子甚至是训练军队也全都不在话下，简直就是“文武双全”！而且与普通的头戴式设备不同，HoloLens是可以一个完全独立运行的设备，可以脱离高配置电脑进行使用，这让常年被电缆困扰的PC VR何其羡慕！那么，支持HoloLens如此炫酷的全息处理单元HPU（Holographic Processing Unit）究竟是如何实现的？

HoloLens

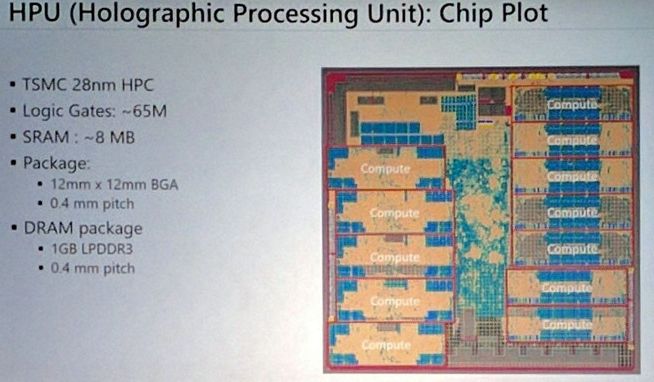

HoloLens 全息处理单元信息

上图显示的24核的处理器就是AR眼镜装逼的强大后盾，封装在一个12×12mm的小芯片上对于移动设备来说还是相当有必要的（台积电代工）。其中这24个DSP内核可以独立完成数据的处理和输入输出，配合上搭载的英特尔Atom Cherry Trail处理器，想完成AR效果的渲染一眨眼功夫就可以实现。现在的PC VR头盔都需要线缆和高配置电脑来提供优质的虚拟现实体验，那笨重的主机和烦人的电缆简直令人抓狂；而增强现实的实现却可以控制在一个外形炫酷的眼镜上边，在移动便携等性能方面甩开现在的VR设备几条街，小巧的HPU可谓是功不可没！

除此之外，最令人惊喜的是它的功耗居然降到了10瓦以内，要知道移动设备上的电量相当宝贵，续航能力的增强将会大大提高玩家的用户体验；而经过HPU的处理之后，Atom芯片的工作量也会大大减少，令HoloLens AR眼镜的发热也可以得到有效解决——毕竟是要戴到头上的设备，万一过热甚至“炸机”的话那就不是开玩笑的了。随着更多信息的曝光，POPPUR觉得HoloLens的真正实力才刚刚开始显露出来，唯一遗憾的就是3000美元的价格实在是让普通消费者剁不下去手...
